海灣GST100型火災報警控制器接線圖
發布時間 : 2016-11-29 15:50:50
作者 : 網站制作
說明：系統主要由海灣消防設備：報警控制器、感煙探測器、感溫探測器、手動報警按鈕、聲光警報器組成。

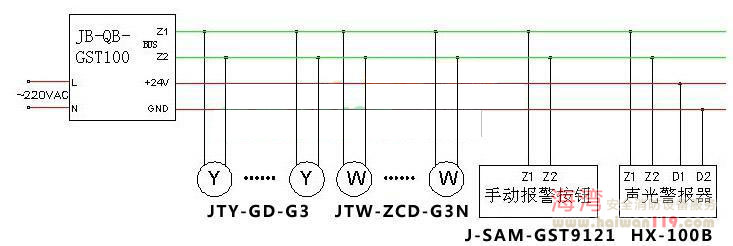

火災報警控制器接線圖中接線與布線要求如圖所示：
接線說明：
探測器接信號二總線，接底座任意一對對角。
布線要求
電源線：
導線類型：銅芯聚氯乙烯絕緣阻燃電線BV-2*2.5，平面線芯截面積≥2.5mm2；豎井線芯截面積≥4.0mm2
信號線：
導線類型：多股銅芯絕緣雙絞型雙色阻燃軟導線RVS-2*1.0平面線芯截面積≥1.0mm2；豎井線芯截面積≥2.5mm2
以上為筆者對火災報警控制器接線圖海灣品牌的簡單介紹，僅供參考。
